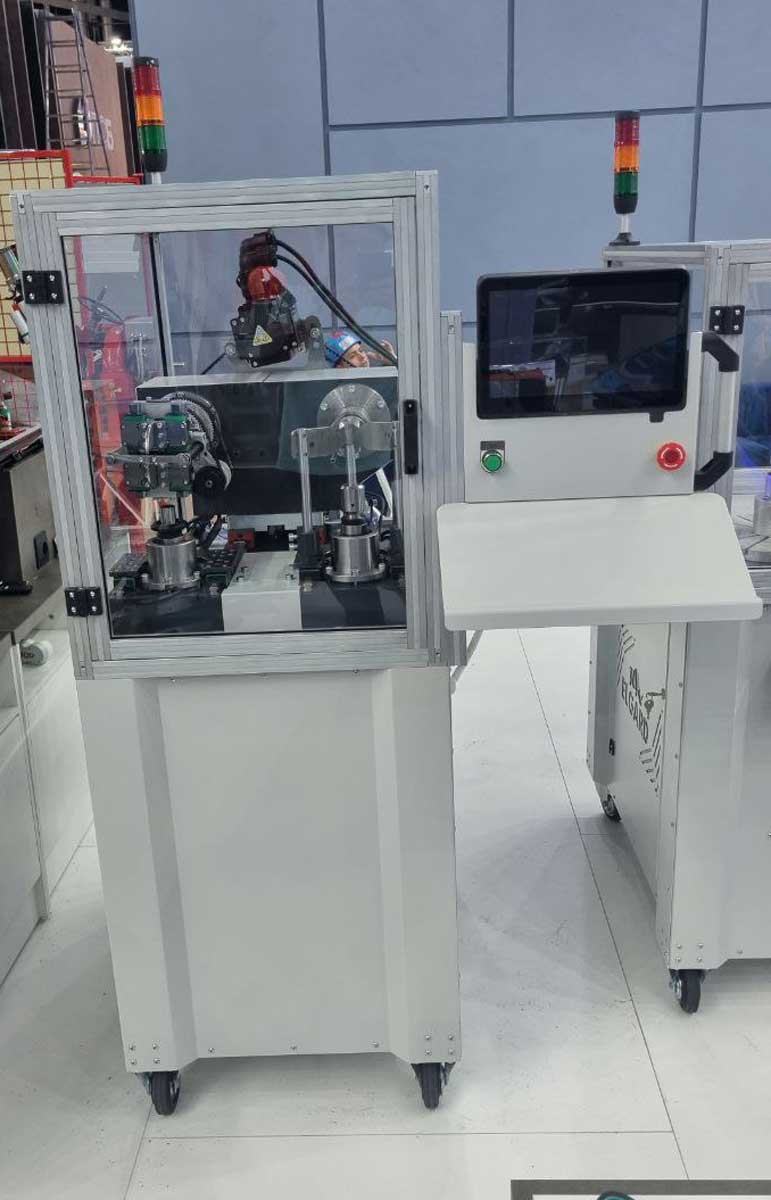

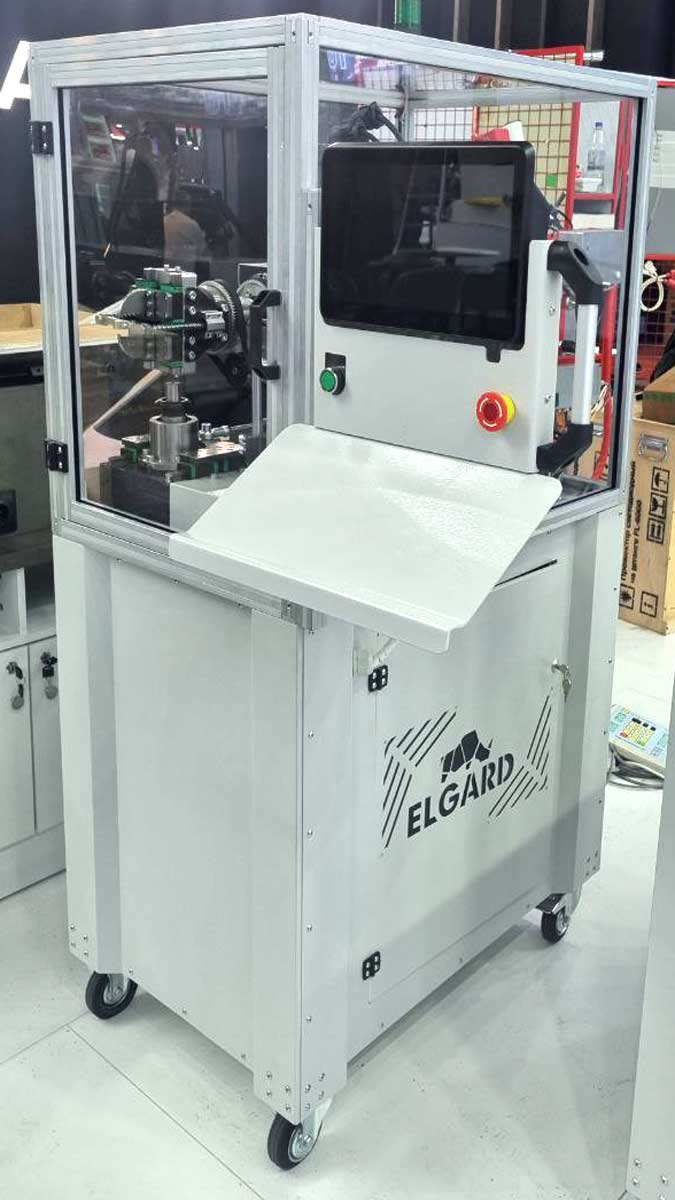

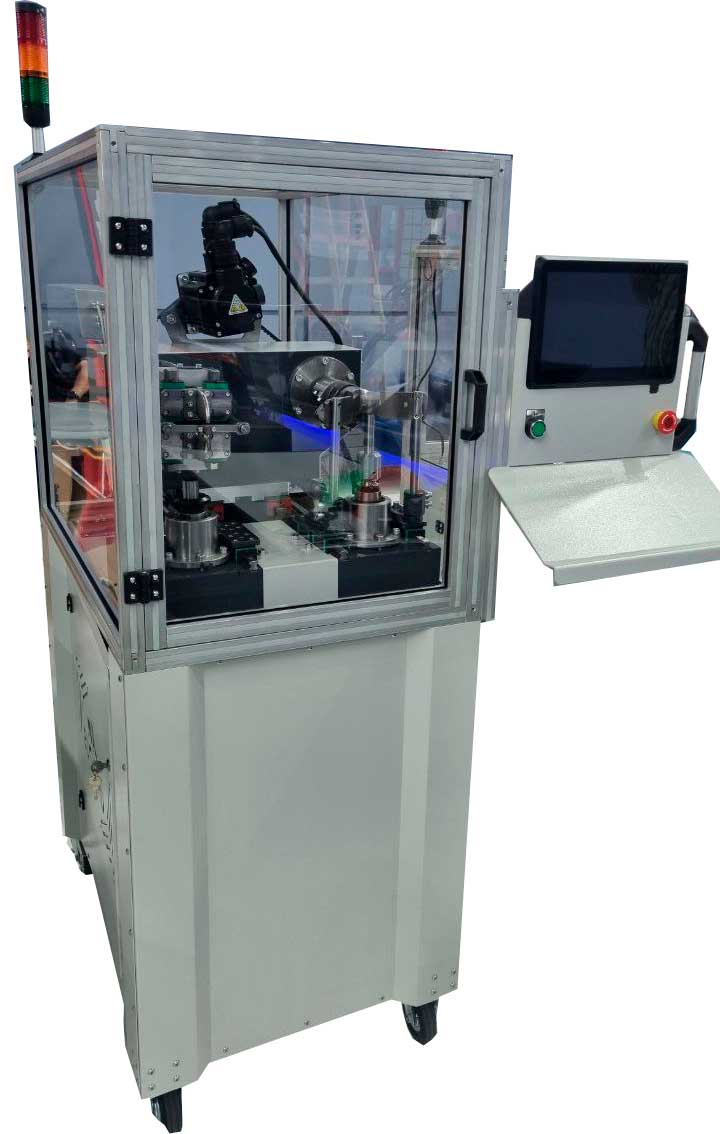

Автоматический намоточный станок АСН-120

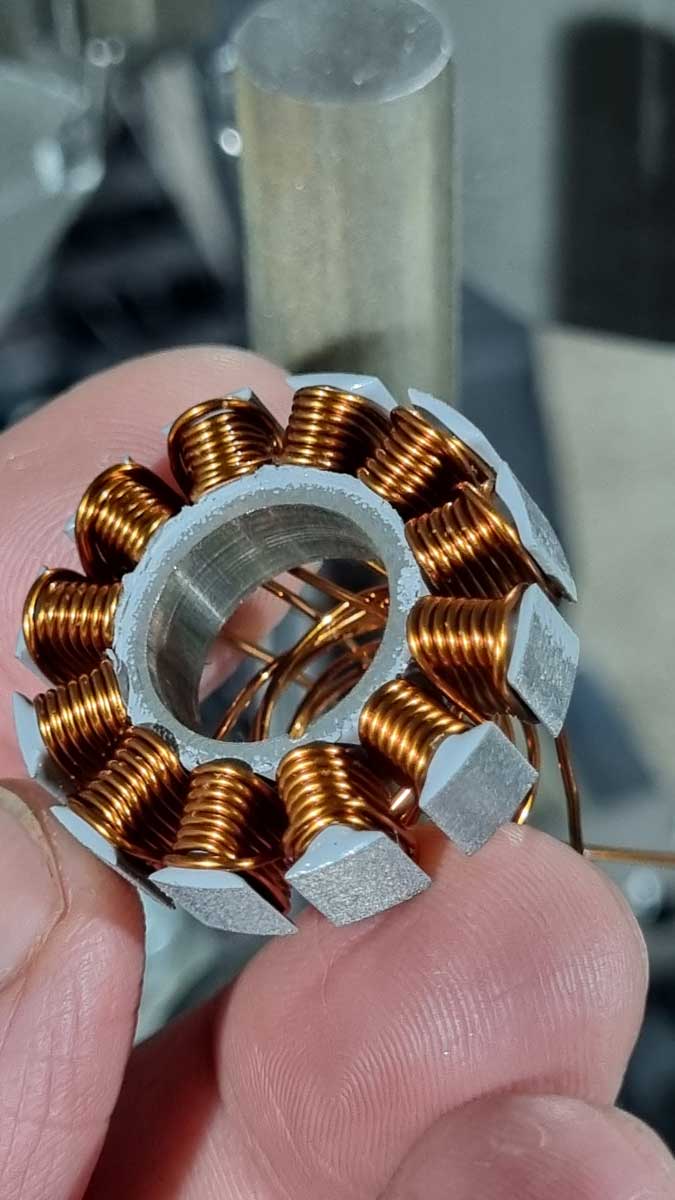

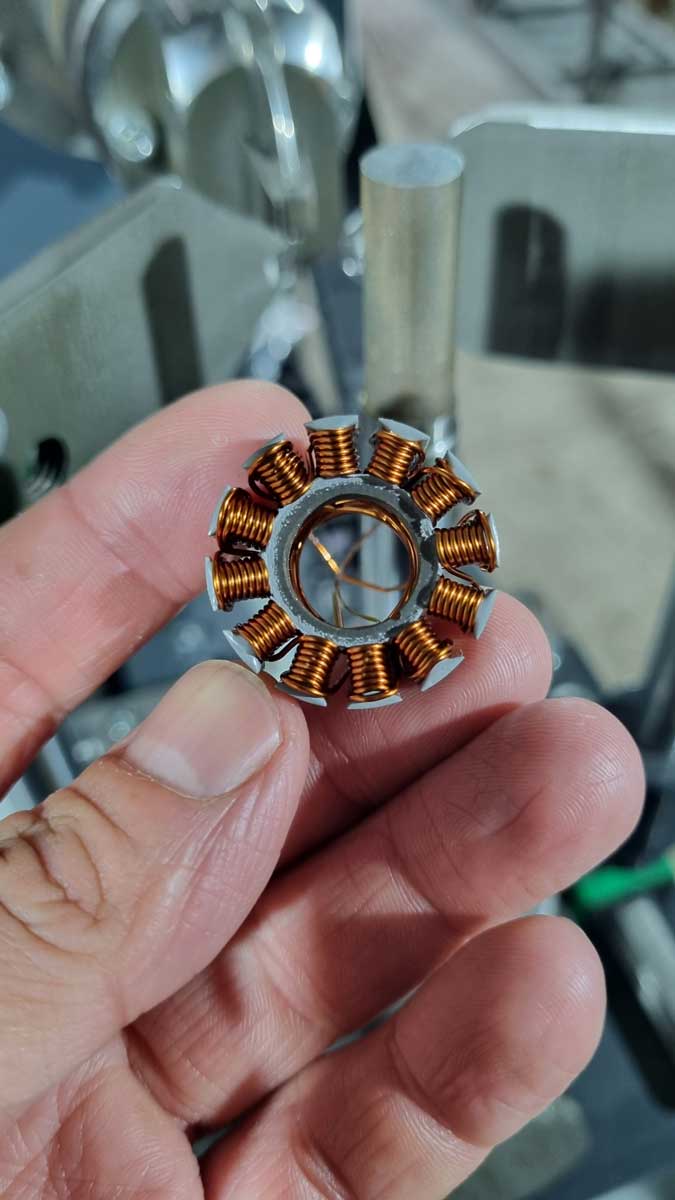

Станок предназначен для намотки провода на сердечник статора разнополюсных бесколлекторных электродвигателей, применяемых в БПЛА, малой механизации, робототехнике, системах стабилизации.

Стоимость: от 4 200 000 руб.

- Внешний диаметр сердечника: 22 - 120 мм
- Минимальный внутренний диаметр сердечника: 8 мм
- Высота пакета статора: до 80 мм
- Гарантия: 1 год

Свернуть полное описание станка

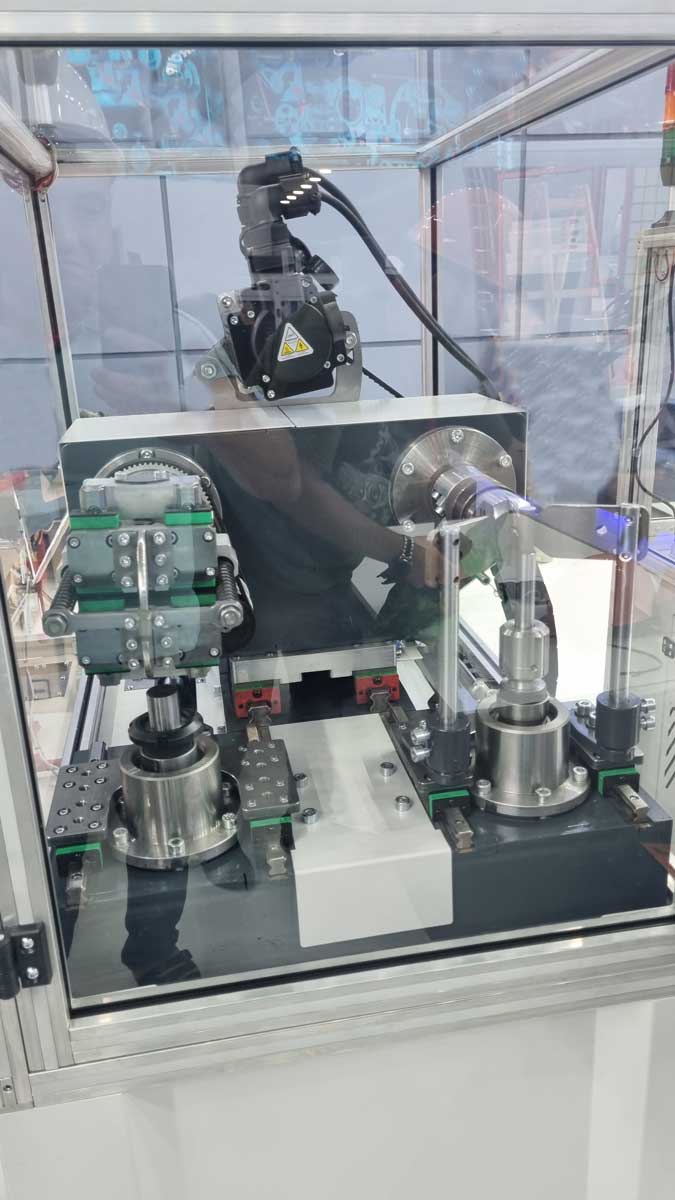

Станок оснащен комплексом устройств, которые обеспечивают точную и быструю намотку провода, c учётом всех технических требований. Намотка может осуществляться несколькими проводами одновременно, согласно заданной программе. Сдвоенная намоточная станция позволяет изготавливать на станке два статора одновременно.

Технические характеристики:

Количество станций: 2 шт.
Диаметр провода: 0.1 - 1.2 мм
Внешний диаметр сердечника: 22 - 120 мм
Минимальный внутренний диаметр сердечника: 8 мм
Высота пакета статора: до 80 мм
Скорость намотки: 0 - 2000 об/мин
Точность положения намоточного шпинделя: 1"
Точность продолного положения: 0.01 мм
Минимальное количество слотов сердечников статора: 4 шт.
Давление сжатого воздуха: до 6 атм.
Электропитание: 3 кВт/380 В
Габариты станка (без размоточной станции): 750х500х1800 мм
Рабочие габариты: зависят от типа двигателя и количества размоточныз станций
Вес: 400 кг
Оператор: 1 человек
